Опис

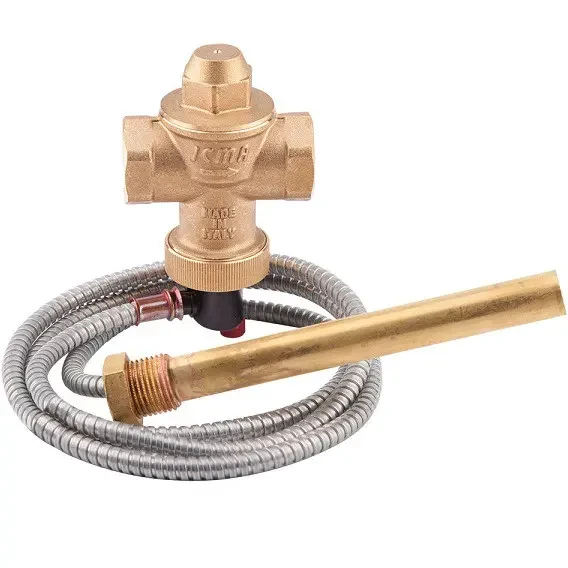

Клапан теплового скидання. Запобігає перегріванню твердопаливних котлів. За 95 °C клапан відкривається й подає холодну воду в казан. Температура спрацьовування 95 °C. Максимальна потужність 93 KW — 80000 Ккал/год. Максимальна витрата води 2000 кг/год. Під'єднання до штуцера 1/2".
Функція
Клапан теплового скидання — це пристрій, який обмежує температуру води в бойлері (котле) і приводить її в відповідність із місткістю гарячої води теплообмінника. Коли температура досягає 95ОС, клапан поступово відкривається, випускаючи гарячу воду та запускаючи потік холодної води в систему, забезпечуючи у такий спосіб рівень температури в межах безпеки. Пристрій відповідає стандартам En 14597 і може бути використаний у системах, що відповідають стандартам Еn 12328 і застосовується до бойлерів потужністю менш ніж 100 кВт.
Технічні характеристики.
З'єднання:
Корпус - 3/4" Внутрішня різь
Сифон - 1/2” Зовнішня різь
Капілярна довжина - 1300 мм
Використовувані матеріали
Корпус - Латунь CW 617N UNI 12165
Контрольний важіль - Латунь CW 617N UNI 12165
Ізоляція штепселя - EPDM
О-кільце - EPDM
Пружина - Карбонова сталь С70
Підтримка хутров - Нейлон Ра 66
Кнопка перезавантаження - Нейлон Ра 66
Характеристики
Максимальний робочий тиск - 10 бар
Встановлена температура — 95 °C
Діапазон функціонування - 92-112°С
Максимальна температурна чутливість - 122°С
Рідина - Вода
Максимальна гліколева концентрація - 50%
Вивільнений потік ≥r=1Бар - 3м3/год
Рівень навколишньої температури - 0-80 °C
Габаритні розміри
A - 3/4”
B - 40 мм
C - 119 мм
D - 76 мм
E - 43 мм
F - 70 мм
G - 152 мм
H - 1/2”
Вага (кг) - 0.8
Принцип роботи (Рис.3)
У міру зростання температури води, що циркулює, всередині чутливого елемента змінюється фаза стану рідкого газу (крапка 1 на рис). Це призводить до збільшення об'єму всередині капіляра та розширення хутряних (крапка 2), які тиснуть на заглушку та відкривають шлях А.
ЗАСТОСУВАННЯ ПРОІЗВОДІТЕЛЯ Для забезпечення максимальної безпеки під час роботи, вентиль містить два чутливі елементи, кожен з окремою циркуляцією. У разі, якщо один елемент зламається, інший слугує страховкою того, що вентиль працюватиме належним чином. Червона кнопка на нижній частині клапана може бути використана для спустошення системи вручну в будь-який час.
Встановлення
Перед встановленням запобіжного клапана перевірте, щоб система не мала будь-яких забруднень, що може завдати шкоди або зруйнувати випускне гніздо клапана. Інспекційний фільтр має бути піднесений на рівні лінії вхідної холодної води. Рекомендується, щоб редуктор тиску був встановлений на рівні вхідного опалювального циклу та прокалібрований відповідно до робочого тиску системи. Перевірте, щоб випускна здатність клапана була сумісна зі заявленими в специфікаціях обсягами бойлера. Пристрій має бути встановлений кваліфікованими фахівцями.
1. Встановіть сенсорне кріплення на верхній частині бойлера або нісхідної лінії в такий спосіб, щоб він був перед усіма системами контролю увімкнення/вимкнення.
2. Встановіть клапан на трубі, приділяючи увагу напряму потоку, як показано стрілкою на корпусі.
3. Вставте капіляр у його кріплення, прикручуючи його гвинтом.
4. Розмістіть підтримувальну ючу кришку сенсора в її гнізді, потім ущільніть руками за допомогою текстурованого кільця
Основні | |
---|---|
Країна виробник | Чехія |
Стан | Новий |
Виробник | Koer |
Користувальницькі характеристики | |
Діапазон регулювання, *З | 30-90 |
Навантаження на ланцюжок, м | 100-1000 |
Ланцюжок | сталь оцинкована |
Корпус | латунь хромированая |
Максимальна температура середовища,*З | 60 |
Ручка регулятора | пластик |
Робоче положення | горизонтальне, Вертикальне |
Робоче максимальний тиск | 0.6 МПа |
Занурюється гільза | латунь оцинкована |
Максимальна температура води,*З | 120 |
- Ціна: 1 648 ₴
