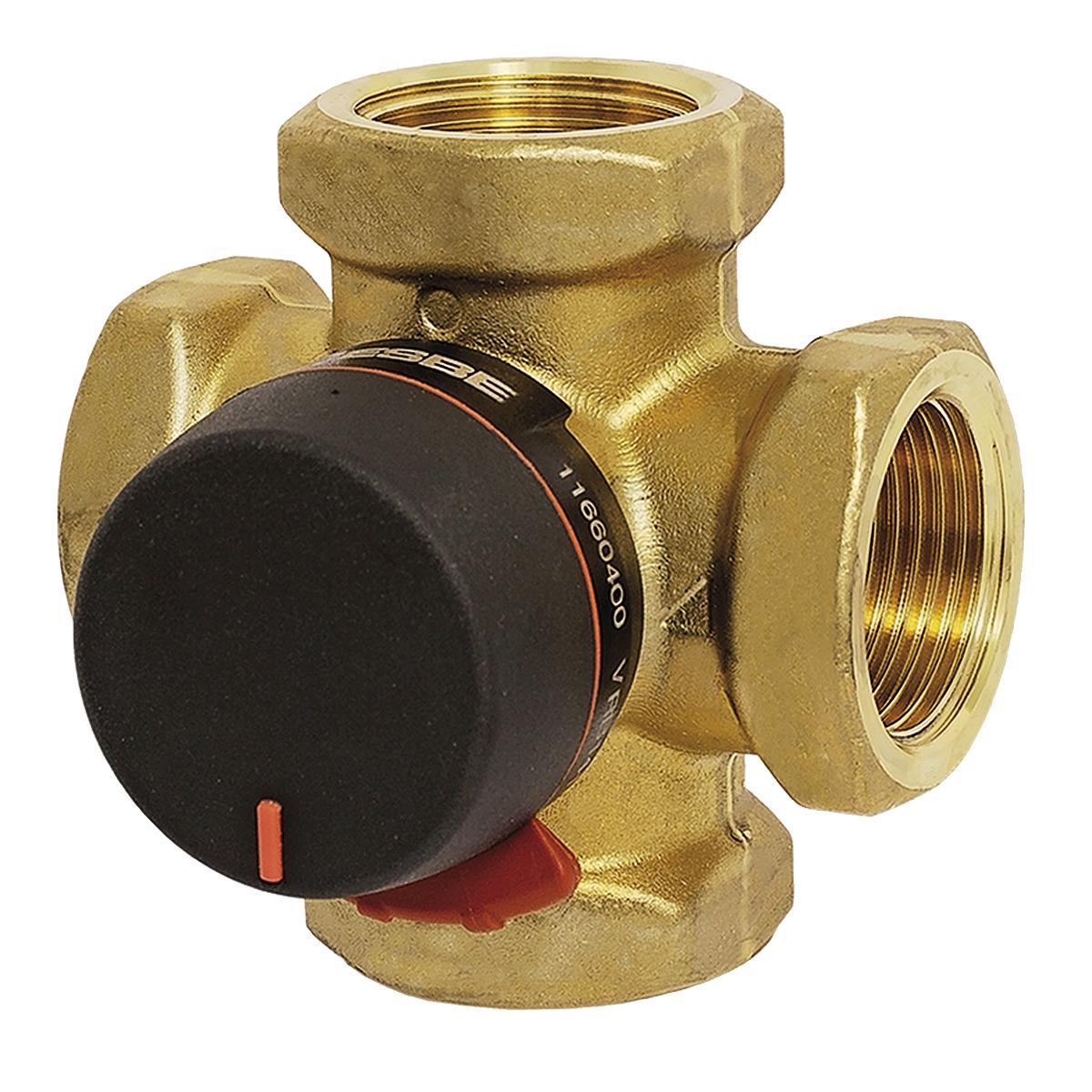

Поворотно змішувальний 4-ходовий клапан VRG141 Rp 1' DN25 kvs 10

Опис 4-ходовий клапан VRB141 DN25 Rp1" kvs 10 ESBE (11660400)

ESBE серія VRB140 - група компактних ротаційних клапанів, розроблених для бівалентних систем, тобто систем, у яких два джерела тепла підключені послідовно або паралельно. ESBE VRB140 використовуються з приводами та пристроями керування, можуть вибирати перевагу між джерелами тепла. Для легшого ручного керування клапанами, клапани обладнані ручками плавного регулювання та обмежувачами кута повороту 90°. Шкала позиції клапана може бути переключена та повернена, забезпечуючи широкий вибір монтажних положень. Разом з приводами серії ESBE ARA600, клапани VRВ140, легко обладнати автоматичним керуванням і вони мають надзвичайну точність регулювання завдяки унікальному з'єднанню клапан-привід. Для складніших контрольних функцій використовуються контролери ESBE, що розширюють сферу застосування.

Клапані ESBE VRВ140 випускаються типорозмірами DN15-50 з внутрішнім різьбленням, розмірами DN15-50 із зовнішнім різьбленням і з компресійними фітингами для труб зовнішнім діаметром 22 і 28 мм.

ФУНКЦІОНУВАННЯ

BIV клапан має два входи, до яких теплові джерела можуть бути підключені послідовно або паралельно. Первинний, тобто теплове джерело нижчого рівня має підключатися до входу 1, а вторинне до входу 2. Якщо потреба в теплі відсутня, то обидва входи 1 і 2 закриті. Якщо необхідна подача тепла, подача у вхід 1 використовується до тих пір, поки не буде досягнута потрібна температура. Коли вона досягнута, клапан спочатку забезпечує змішаний потік від входів 1 і 2. Зрештою, вхід 2 повністю відкритий, а вхід 1 повністю закритий. (Функція схожа на дію 3-ходового клапана, але із двома входами замість одного.)

BIV клапан також може використовуватися в накопичувальних баках, де потрібні два виходи від бака. Один вихід - на верху бака та один вихід - на половині висоти бака, що обслуговує клапан та зворотну магістраль від теплової системи, з'єднаної з донною частиною бака. За допомогою цієї конструкції гаряча вода з верхньої частини бака може бути використана для змішування з холодною водою, що надходить із середньої частини.

СЕРВІС ТА ОБСЛУГОВУВАННЯ

Вузька та компактна конструкція клапана забезпечує легкий доступ інструменту при складанні та розбиранні клапана.

Є ремонтний комплект основних компонентів....
