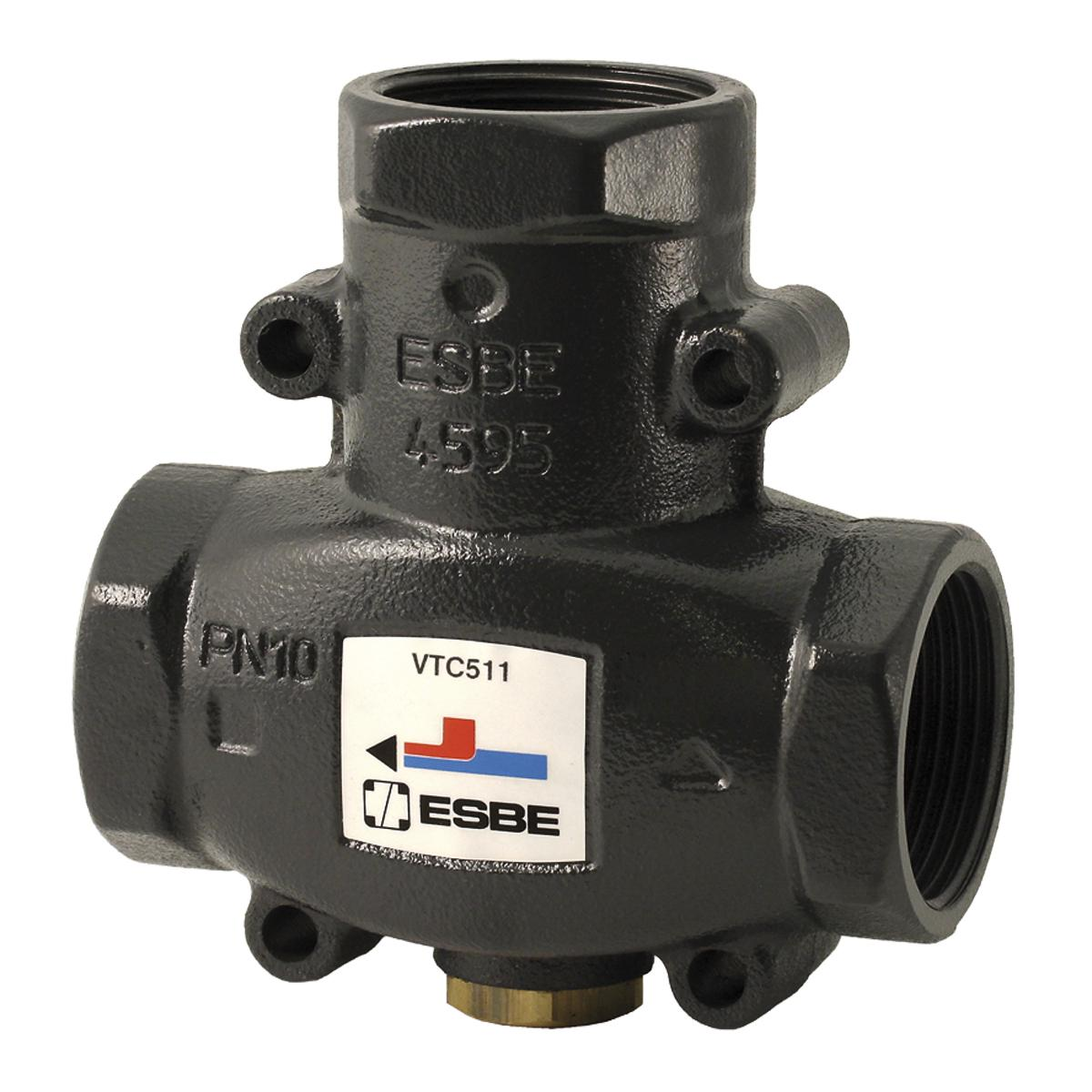

Опис Термостатичний змішувальний клапан ESBE VTC511 Rp 1" 60 °C
Термостатичний 3-ходовий клапан ESBE серії VTC511 сконструйований для захисту котла за низької температури теплоносія зворотного трубопроводу. Підтримка високої та стійкої температури теплоносія зворотного трубопроводу сприяє підвищенню коефіцієнта корисної дії котла, знижує утворення конденсату та збільшує термін його експлуатації.
Клапан VTC511 застосовується в опалювальних пристроях, де котли, що працюють на твердому паливі потужністю до 150 кВт, використовуються для накопичення накопичувальних баків. Клапан встановлюється або на зворотному трубопроводі до котла або на трубопроводі, що запитує, до накопичувального бака. Ми рекомендуємо першу опцію, оскільки це полегшує схему трубопроводів для розширення.
Функціонування
Клапан не вимагає налаштування у байпасному трубопроводі. Працездатність клапана залежить від його позиції. Клапан містить термостат, який починає відкривати приєднання «А» при температурі вихідної змішаної води з'єднання AB, що дорівнює 50 °C, 55 °C, 60 °C, 65 °C або 70 °C. Підключення B повністю закривається, коли температура під'єднання A перевищує номінальну температуру відкриття на 10 °C.
Теплоносій
Для захисту від замерзання допускається використовувати теплоносій із вмістом гліколю та незамерзаючими рідинами, що нейтралізують розчинений кисень, з концентрацією гліколю до 50 %. При додаванні гліколю до теплоносія-води збільшується в'язкість і змінюється теплоємність такого теплоносія, тому це необхідно враховувати при виборі термостатичного змішувача. Якщо додається 30-50% гліколю, то максимальний вихідний ефект клапана зменшується на 30-40%. Нижча концентрація гліколю може не зробити захисної дії.
Технічні характеристики
Робочий тиск: 1 МПа (10 бар)
Температура середовища: від 0 до +110 ºC
Температура відкриття клапана: 60 ºC
Макс. диференційний тиск: 100 кПа (1,0 бар)
Макс. диференційний тиск А - В: 30 кПа (0,3 бар)
Витік через закритий клапан A-AB: макс. 1% від Kvs
Витік через закритий клапан В-AB: макс. 3% від Kvs
Діапазон Kv/Kv хв: 100
Під'єднання: 1" внутрішня різьба (Rp)
Матеріали
Корпус клапана та кришка: Чавун з кулястим графітом...
Основні | |
---|---|
Виробник | Esbe |
- Ціна: 4 059 ₴
